スタッカ

極小ロット連続生産時に最大の効力を発揮。最小オーダチェンジサイクルタイム9秒を実現しました。

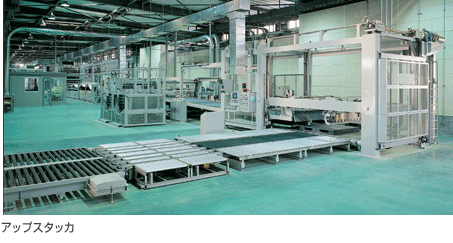

アップスタッカ
性能表
ISOWAのスタッカの性能をご紹介します。

機種 アップスタッカ
CUS3
アップスタッカ
CUS2
ピット式
ダウンスタッカ
CD45
接続機械速度 250m/分
300m/分
350mm/分 ※1
250m/分
300m/分
350mm/分 ※1
250m/分
300m/分
350mm/分 ※1
オーダーチェンジ
サイクルタイム
9秒 13秒 16秒
最大通紙幅 2,200mm 2,200mm 2,500mm
最小処理紙幅 最大通紙幅の1/2 最大通紙幅の1/2 最大通紙幅の1/2
最大積上切断長 3,100mm or 3,600mm
(いずれか選択)
3,100mm or 3,600mm
(いずれか選択)
3,100mm or 3,600mm
(いずれか選択)
最小積上切断長 550mm 550mm 550mm
切離し方式 コンベア増速方式 コンベア増速方式 コンベア増速方式
切離機構 板バネ6列と
サクションコンベア
板バネ6列と
サクションコンベア
板バネ6列と
サクションコンベア
シート積上方式 センタ基準 センタ基準 センタ基準
積量の設定 積み枚数を指定 積み枚数を指定 積み枚数を指定
機械全長 20,000mm〜21,000mm 19,000mm〜20,000mm 18,000mm〜19,500mm

※1 300m/分・350m/分 仕様の場合は第3傾斜コンベア仕様となります。カッタ切断長による速度制限があります。
特長 (アップスタッカ)
極小ロットに対応するアップスタック方式の特長をご紹介します。

1サイクル9秒で処理、併用積みは、6秒で処理 小ロット対応、高速連続運転可能
センタ基準積み込み方式、スタッカ入口のシート揃え用スダレ装置、積上装置はサーボモータ無段階制御 正確な積み上げ機構
押さえ板バネの押さえ圧は自動コントロール、オーダチェンジスピード350m/分に対応した不良除去装置 高速で正確な切り離し機構
他社機で必要なピット工事が不要 付帯工事金額の削減も実現

ISOWAの充実したアフターサービス体制、経済的なメンテナンス費用
