ヘリカルカッタ

らせん状にナイフを取り付けることにより、高速切断が可能となりました。

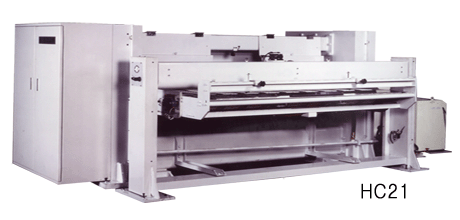

HC01、HC21 HC01、HC21
機種比較表
最大通紙幅や生産速度の違いによって、2つのラインナップをご用意しています。
※HC02は、リニューアルモデルチェンジしました。

機種 ヘリカルカッタ
HC02
ヘリカルカッタ
HC21
最高生産速度 300m/分 350m/分
最大通紙幅 2,000mm 2,500mm
切断能力 1,700g/u
最小切断寸法 500mm 550mm
切断精度 ±1.0以下 (ラインスピード一定時)
給排紙コンベア 給紙側:集塵装置付サクションコンベア単独駆動方式
排紙側:集塵装置付サクションコンベア単独駆動方式
機械外寸 ※1
(幅×流れ方向×高さ)
4,460mm×2,380mm×1,550mm 4,610mm×2,413mm×1,800mm

※1 2,000mm幅マシンの場合
特長
らせん状に取り付けたナイフでの高速切断、短尺切断対応型であり、切断精度と切断時の切れ味のよさを満たしています。

紙粉除去装置(オプション)を装備可能 シートの紙粉問題を解決します。(既設の弊社製カッタにも装備可能)
刃物形状は、鋸刃・ノッチ刃可能 切断時のヒゲが減少
大径・幅広のメジャーリングロールを採用し、確実にシート流長を計測、ダブルメジャーリングロール 切断精度の向上
カッタシリンダを中空構造とし、固定シャフトに対してベアリングで3箇所受ける構造(HC21) 幅広マシンでも高速で、シャープなシート切断

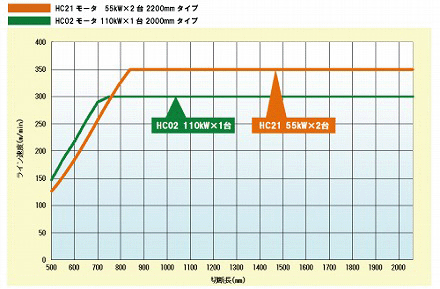

性能曲線
HC02とHC21の性能曲線をご覧いただけます。
